Nowe funkcje Woodwork v8 – Automatyczna technologia CAM i jej konfiguracja

06/07/2017

Nowe funkcje Woodwork v8 – Automatyczna technologia CAM i jej konfiguracja

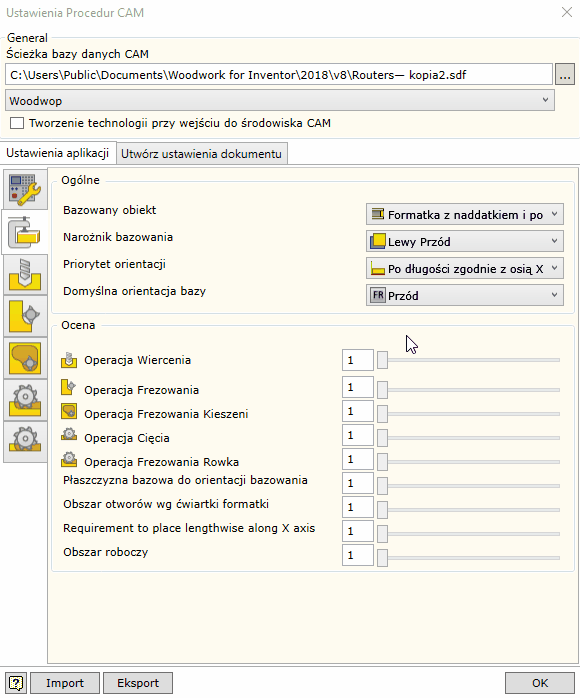

Moduł CAM w Woodwork for Inventor v8 to cała masa możliwości! Jedną z nich jest zbiór ustawień automatycznej technologii, czyli po prostu Procedury CAM.

Dopasowanie ustawień procedur może zająć użytkownikowi całkiem sporo czasu, szczególnie jeśli nigdy dotąd nie zastanawiał się, jakie cechy wytwarzania są dla niego tak naprawdę istotne. Zachęcam do zapoznania się z przygotowanym materiałem video, który mam nadzieję rzuci odrobinę światła na te nieraz skomplikowane zagadnienia.

Podsumowując cechy automatycznego bazowania:

  • Operacje – wiercenie, frezowanie, frezowanie kieszeni, cięcie i nacinanie rowka – definiujemy, które z tych operacji i w jakim stopniu są dla nas ważne w kontekście bazowania. Jeśli tylko wiercenia i reszta nas nie interesuje (bądź po prostu ich nie stosujemy), wystarczy tym wierceniom nadać wagę choćby minimalnie wyższą od wag pozostałych
  • Płaszczyzna bazowa do orientacji bazowania – wyższa waga determinuje priorytet bazowania które ustaliliśmy globalnie na całym wyrobie
  • Obszar otworów wg ćwiartki formatki – im wyższa waga, tym bardziej program będzie starał się zbliżyć z bazowaniem do większości wierconych otworów
  • Ułożenie względem osi – wysoka waga spowoduje układanie elementu głównie ze względu na oś wybraną w opcjach powyżej
  • Obszar roboczy – poziom istotności rozmiaru formatki względem wymiarów roboczych maszyny, zdefiniowanych w ustawieniach postprocesora.

W razie pytań, jak zwykle zachęcamy do kontaktu 🙂

CAM|frezowanie|nesting|obrabiarki|optymalizacja|organizacja|postprocesor|produkcji|technologia|woodwork|wytwarzanie
