iPack-dodatek do paczkowania

autodesk|cad|cadventure|CAM|inventor|optymalizacja|projektowanie 3d|szkolenia|woodworkforinventor



iPack – dodatek do paczkowania w środowisku Autodesk Inventor





Od początku swojej działalności bardzo blisko współpracujemy z wieloma firmami działającymi w szeroko pojętej technologii drewna. Wdrażamy u nich przede wszystkim oprogramowanie Autodesk Inventor wraz z dodatkiem WoodworkForInventor. Często wśród różnych pytań, które pojawiały się w naszych rozmowach, padało pytanie dotyczące tworzenia paczek do wysyłki produktów do klienta. Czy jest jakieś narzędzie? Jak najprościej tworzyć paczki? Czy opłaca się tworzyć paczki w środowisku Autodesk Inventor? Przez wiele lat nie było żadnego narzędzia, które by to żmudne zajęcie upraszczało. Chcąc powiększyć nasze portfolio i wychodząc naszym klientom na przeciw sami stworzyliśmy dodatek, który będzie spełniał wszystkie oczekiwania. Teraz możemy ogłosić, że nasz nowy darmowy dodatek – iPack pojawił się w oficjalnym sklepie Autodesk Apps Store.

iPack jest to narzędzie dedykowane przede wszystkim dla branży meblowej, aczkolwiek dołożyliśmy wszelkich starań aby był on możliwie uniwersalny. Jedyne czego potrzebujemy to aplikacja Autodesk Inventor oraz projekt w nim wykonany który będziemy chcieli podzielić na paczki.



Co potrafi iPack?

Dzięki dodatkowi iPack możemy:

  • automatycznie wygenerować listę paczek
  • wprowadzić zmiany według własnego uznania z wykorzystaniem listy i podglądu warstw
  • automatycznie utworzyć zespół z wszystkimi paczkami i warstwami
  • automatycznie utworzyć rysunki wszystkich paczek i warstw
  • automatycznie utworzyć rysunki kartonów/opakowań które będziemy potrzebowali
  • automatycznie utworzyć raport w formie pliku .xlsx z rozpiską paczek i warstw w trzech stylach



Uwaga: dodatek występuje w języku polskim i angielskim w zależności od wersji aplikacji Inventor



Przejdź do Autodesk Store



Workflow użytkownika

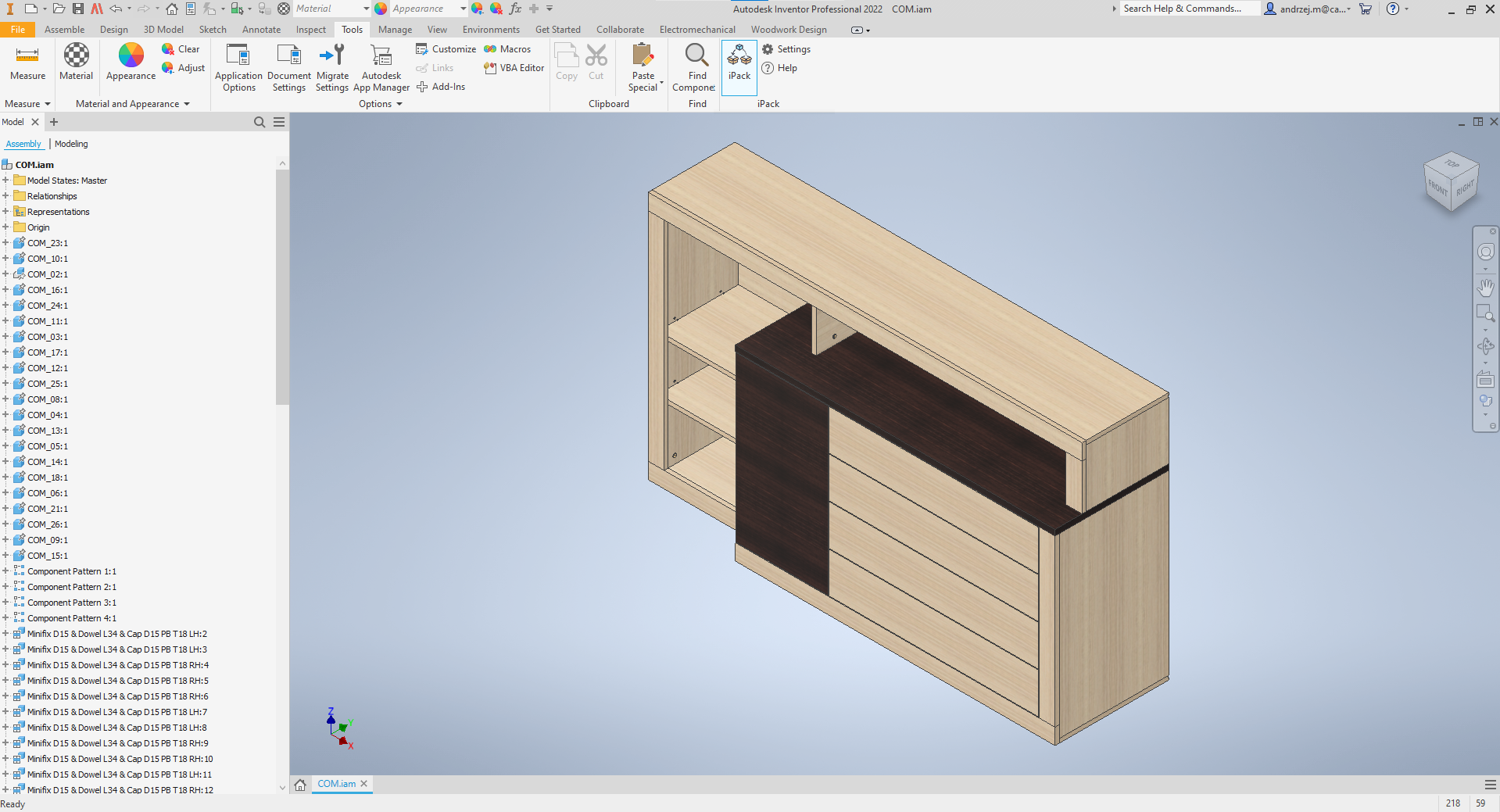

  1. Uruchom iPack wybierając ikonę na wstążce Narzędzia/Tools w Autodesk Inventor

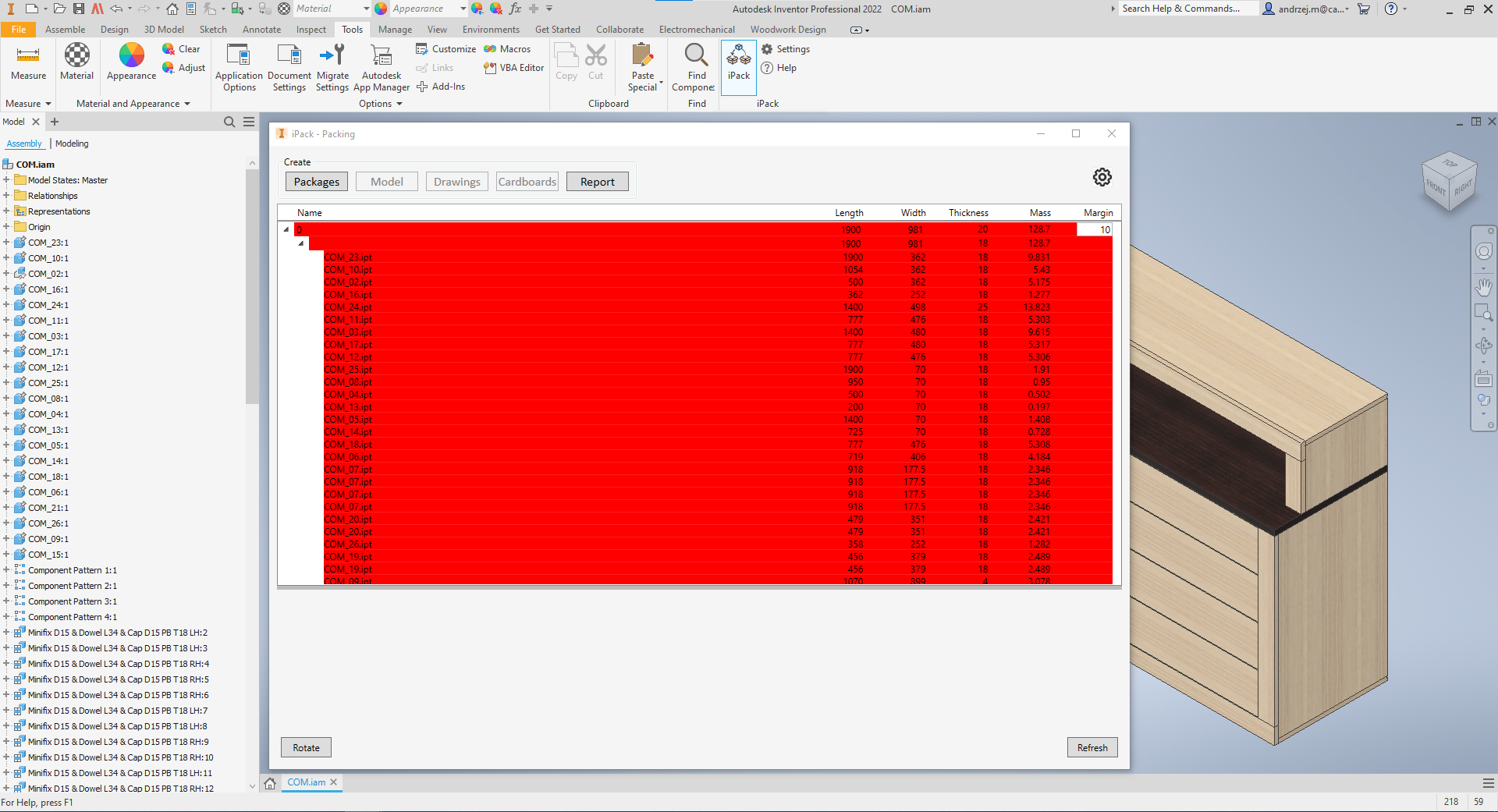

2. Ukaże Ci się okno z listą elementów występujących w aktywnym zespole. Na początku są one podświetlona na czerwono ponieważ nie są one przypisane do żadnych poprawnych paczek. Dodatkowo lista przedstawia wagę i rozmiary wszystkich elementów.

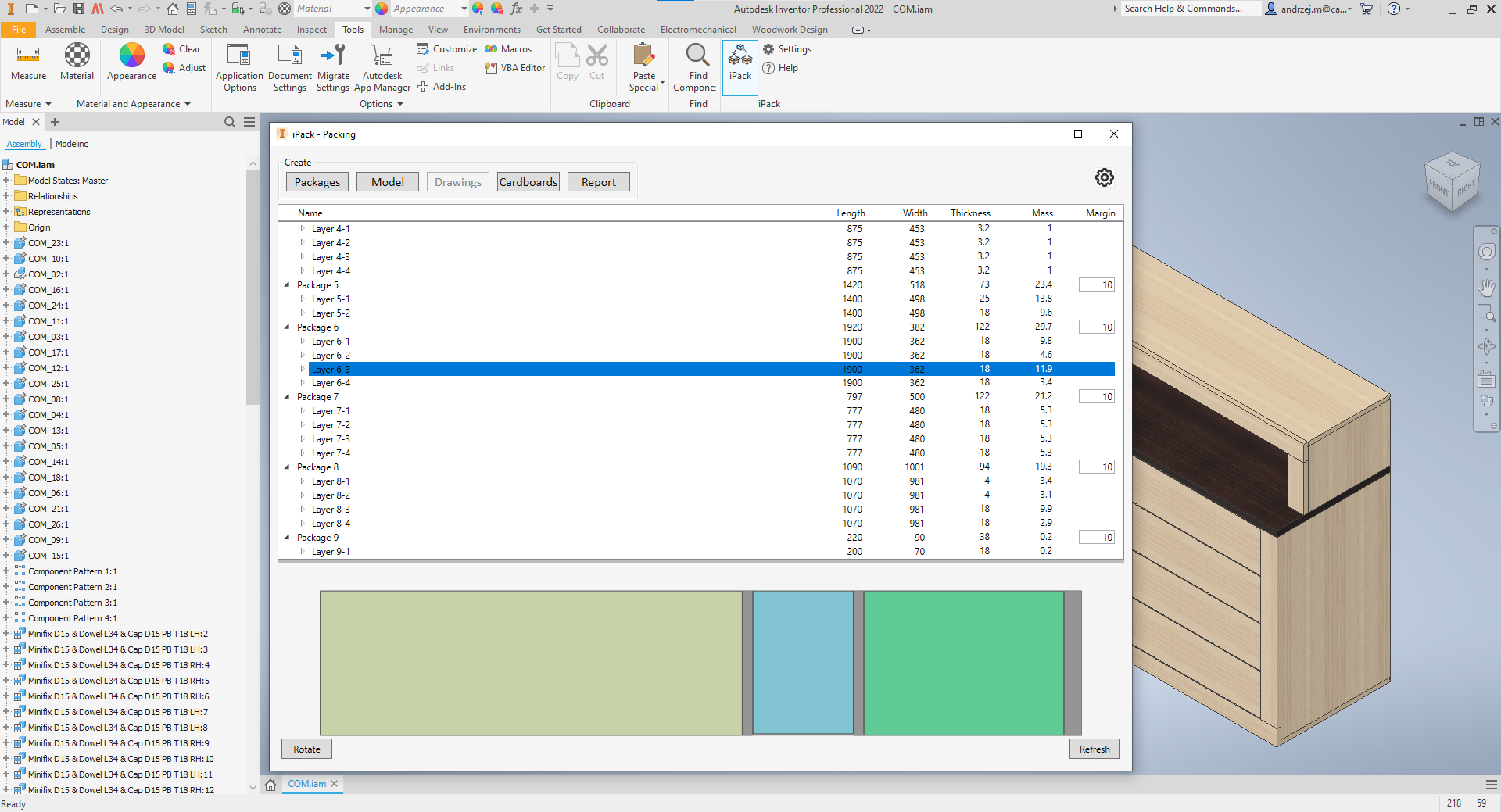

3. Pierwszy przycisk – Paczki/Packages uruchamia optymalizację elementów do paczek. Po jego wybraniu wszystkie elementy zostaną przydzielone do poszczególnych paczek i warstw.

Uwaga: Paczki są generowane zgodnie z ustawieniami a przede wszystkim ze względu na
maksymalną masę oraz maksymalną ilość warstw. Więcej na temat ustawień w dalszej części.



4. Po wygenerowaniu paczek i przydzieleniu elementów od razu generowane są również separatory i wypełnienia zgodnie z ustawieniami.

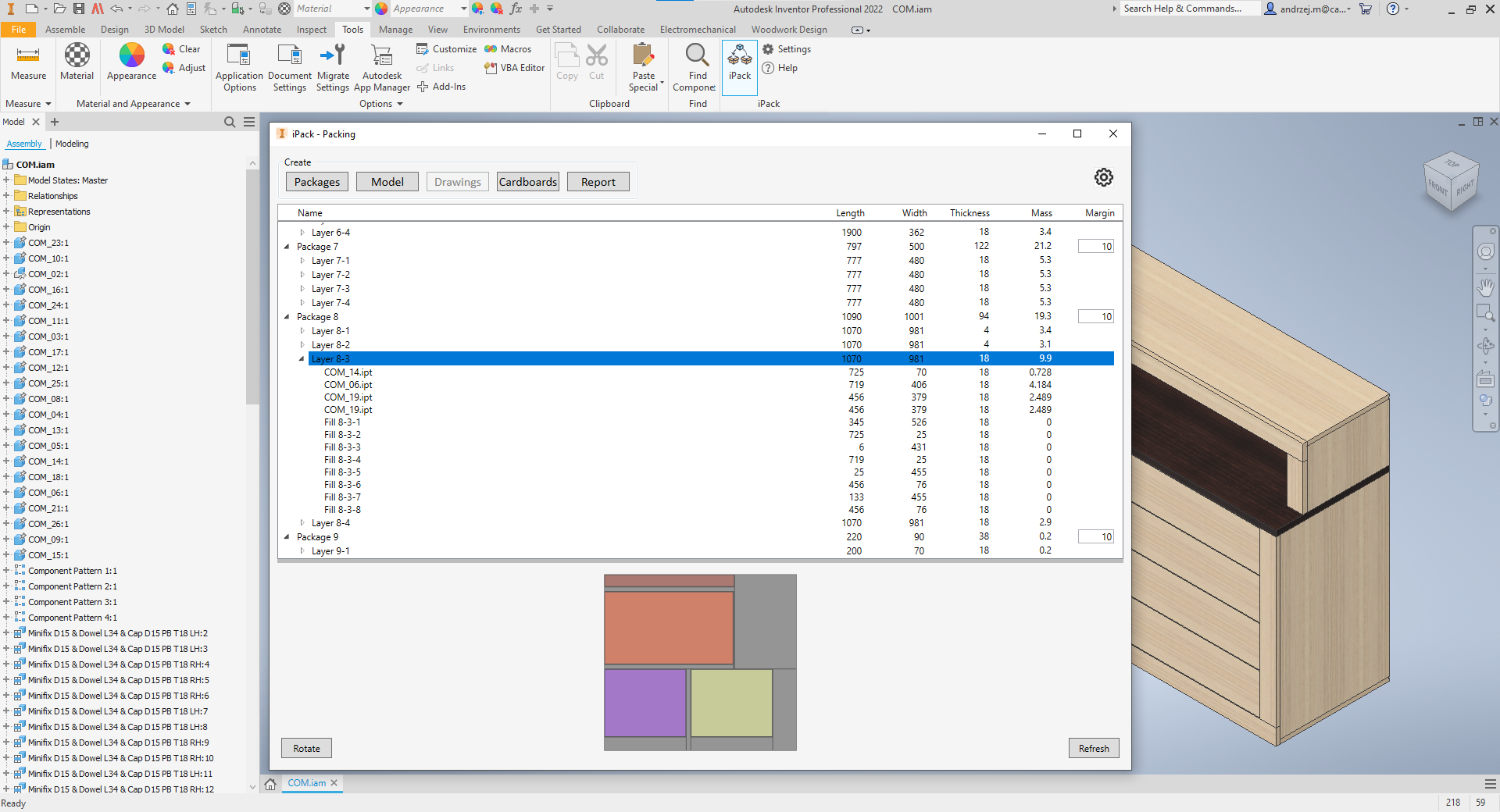

5. Jeżeli jest taka konieczność użytkownik może dostosować każdą warstwę ręcznie przesuwając elementy na podglądzie 2D, obracając elementy korzystając z przycisku Obróć/Rotate lub przenosząc na inną warstwę przeciągając element w liście powyżej.

Po ręcznej zmianie elementy mogą kolidować z elementami wypełnienia. Aby odświeżyć wypełnienia należy wybrać przycisk Odśwież/Refresh.

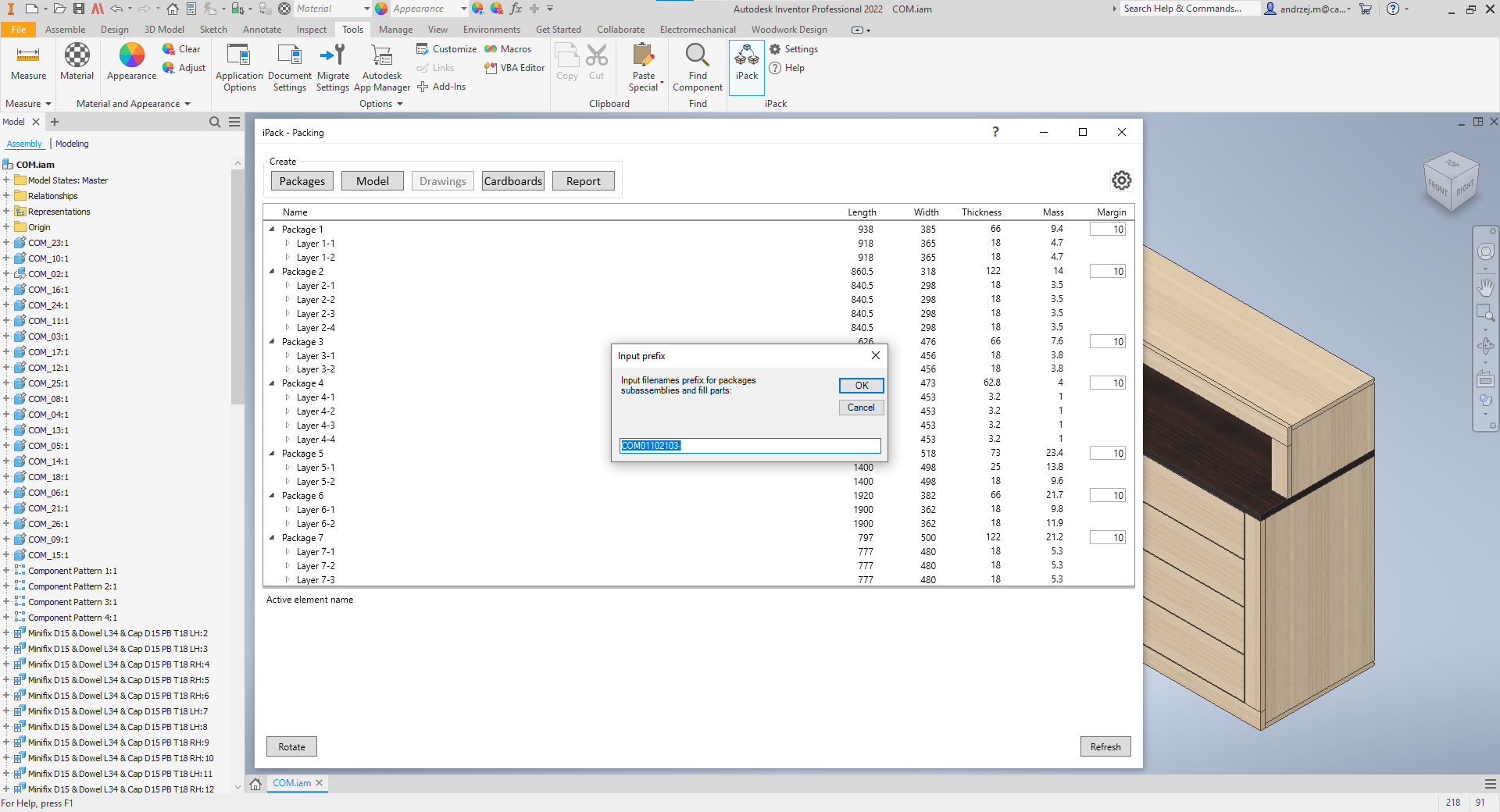

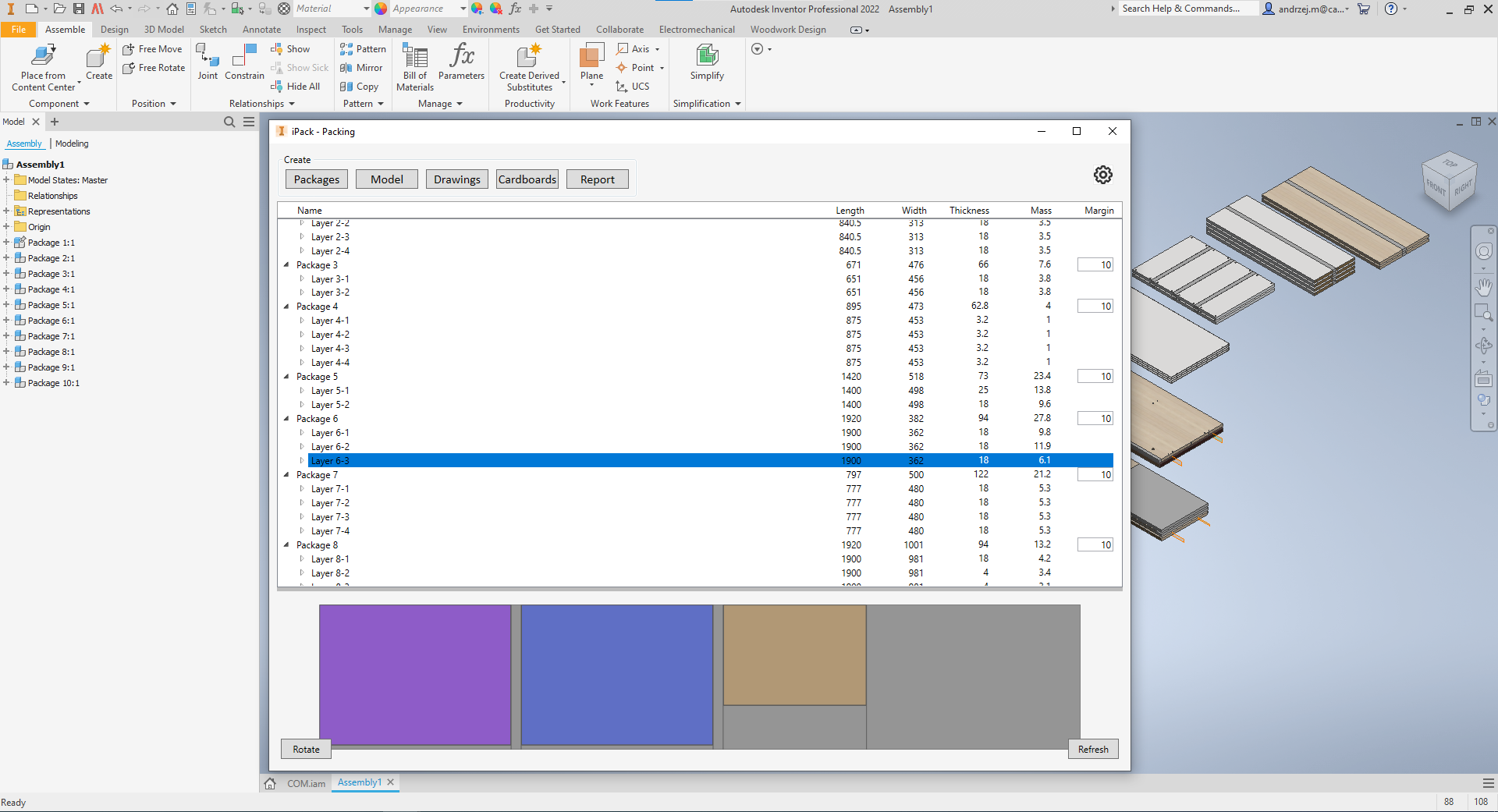

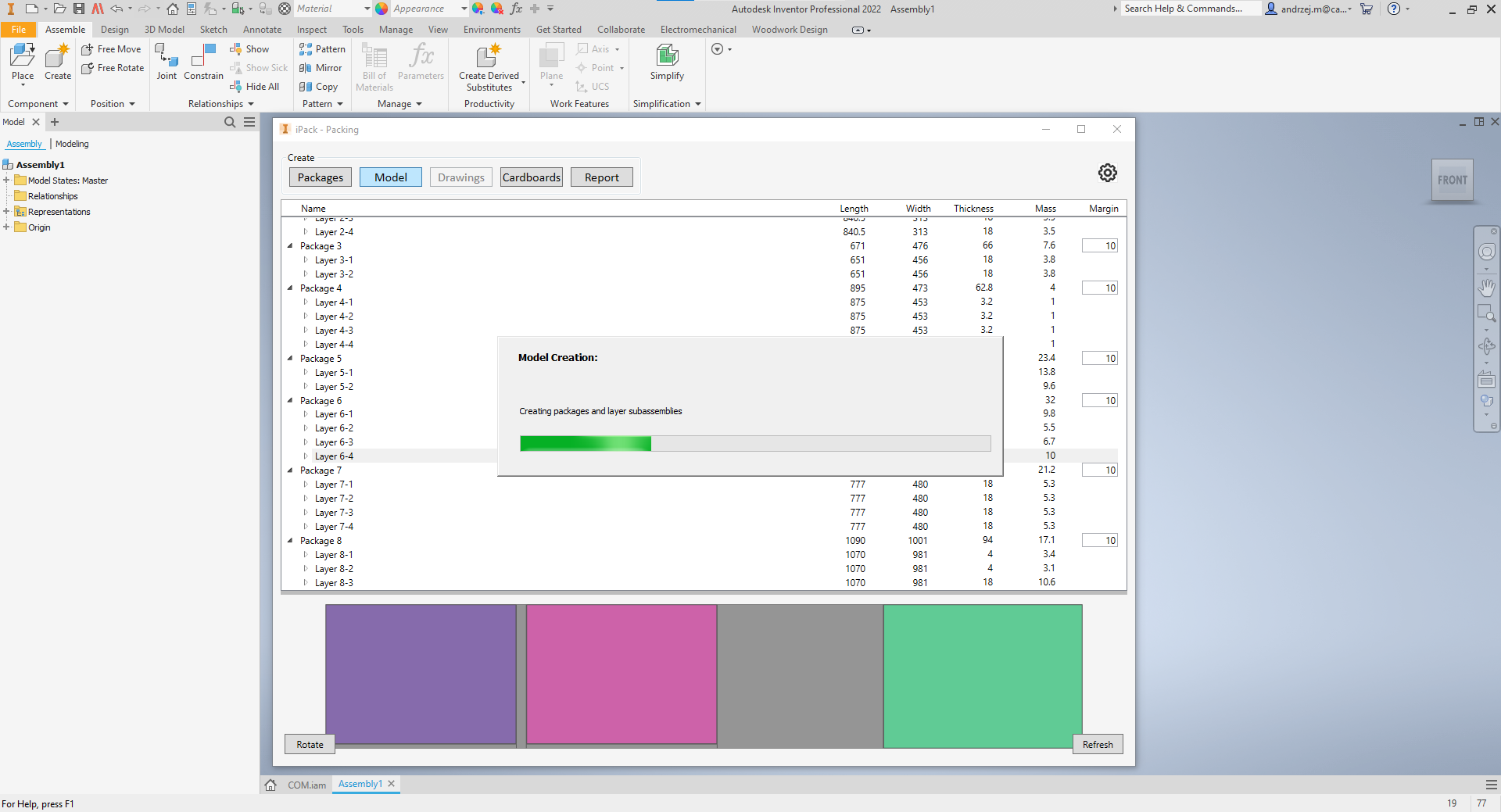

6. Po sprawdzeniu i dostosowaniu warstw użytkownik może utworzyć zespół klikając przycisk Model/Model. Domyślnie można wpisać przedrostek dla nowo tworzonego zespołu, paczek i elementów wypełnienia.

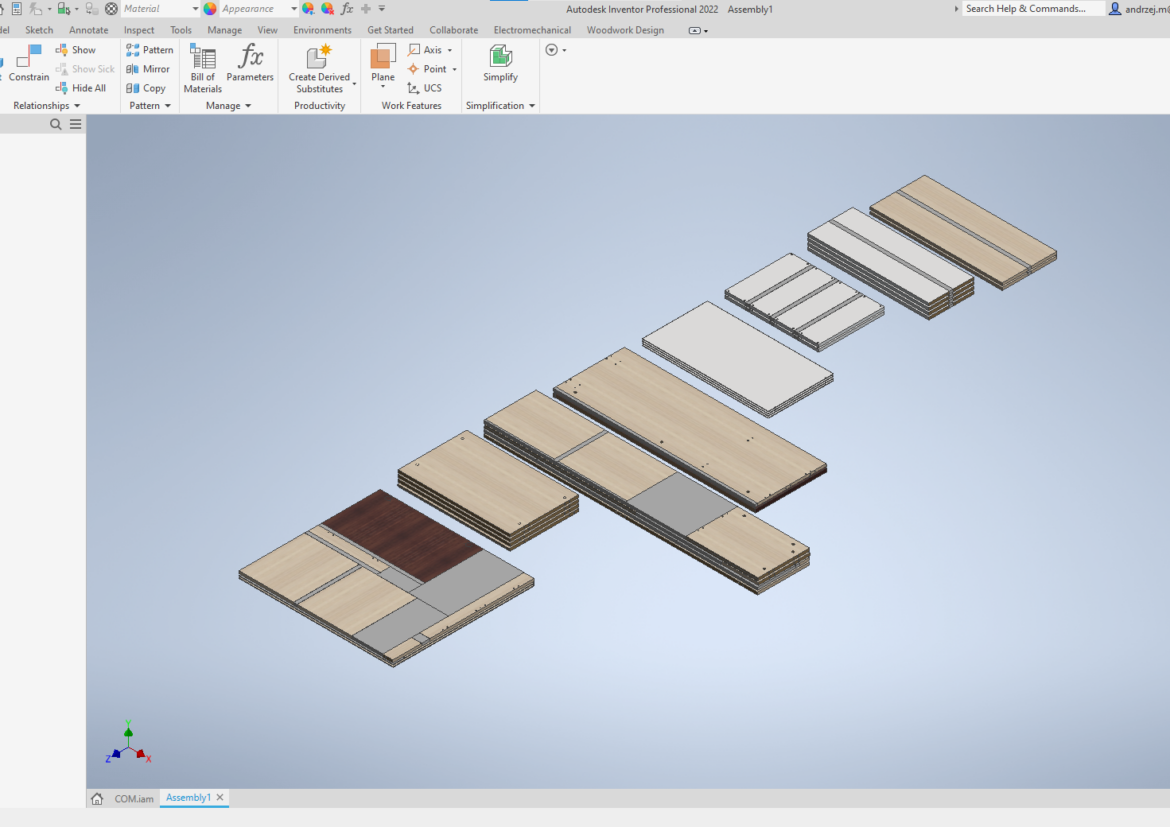

7. Nowo utworzony zespół będzie zawierał podzespoły dla każdej paczki a każdy podzespół będzie zawierał reprezentacje widoku pokazującą poszczególne warstwy.

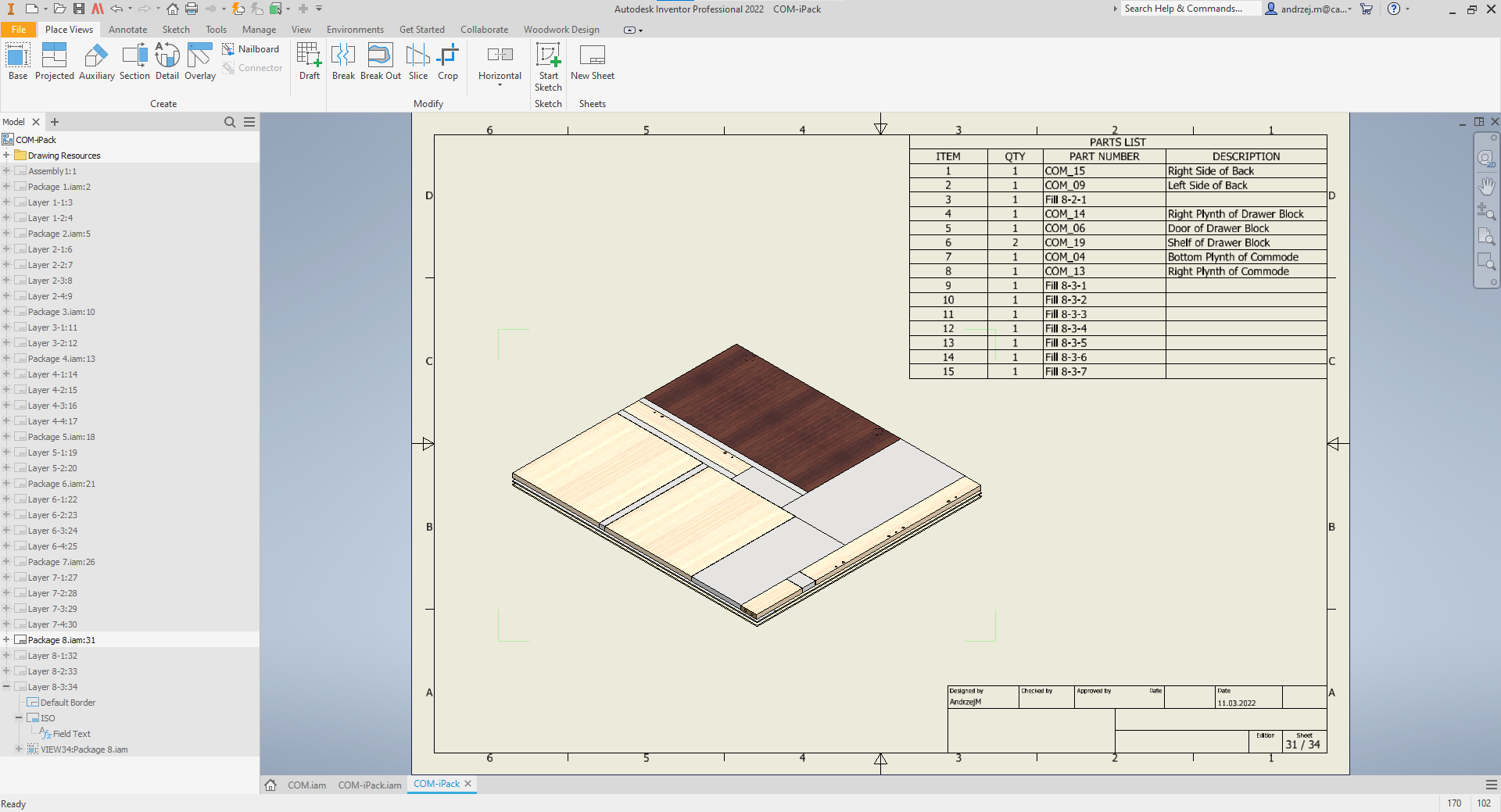

8. Po utworzeniu modelu przycisk Rysunek/Drawings zostanie uaktywniony. Po kliknięciu w niego zostanie utworzona dokumentacja z rysunkami każdej paczki oraz warstwy.

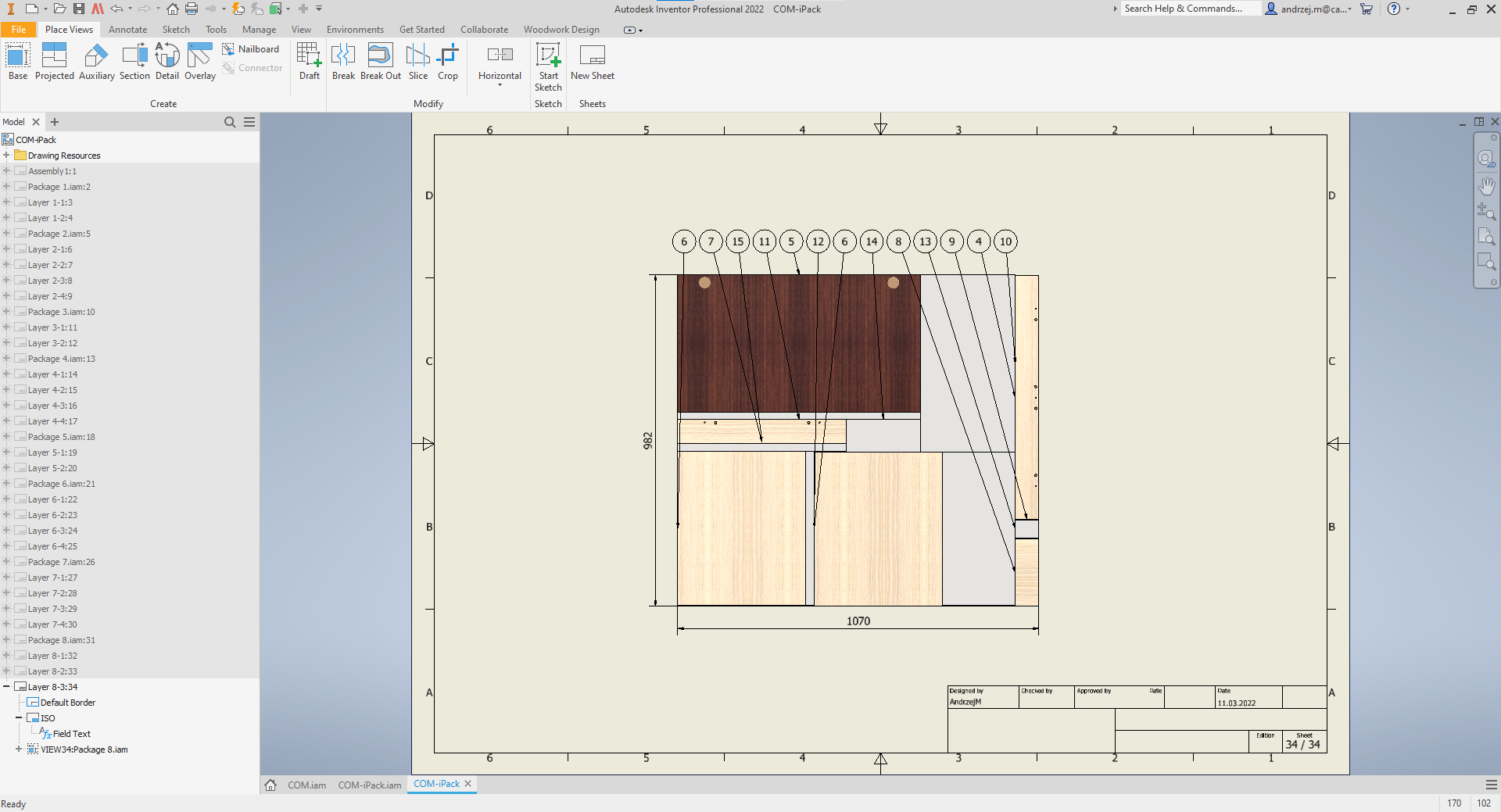

9. Na każdym rysunku paczki automatycznie dodana jest domyślna lista części. Na kolejnych arkuszach zawierających warstwy każdy element jest oznaczony numeratorem odnosząc się do listy części.

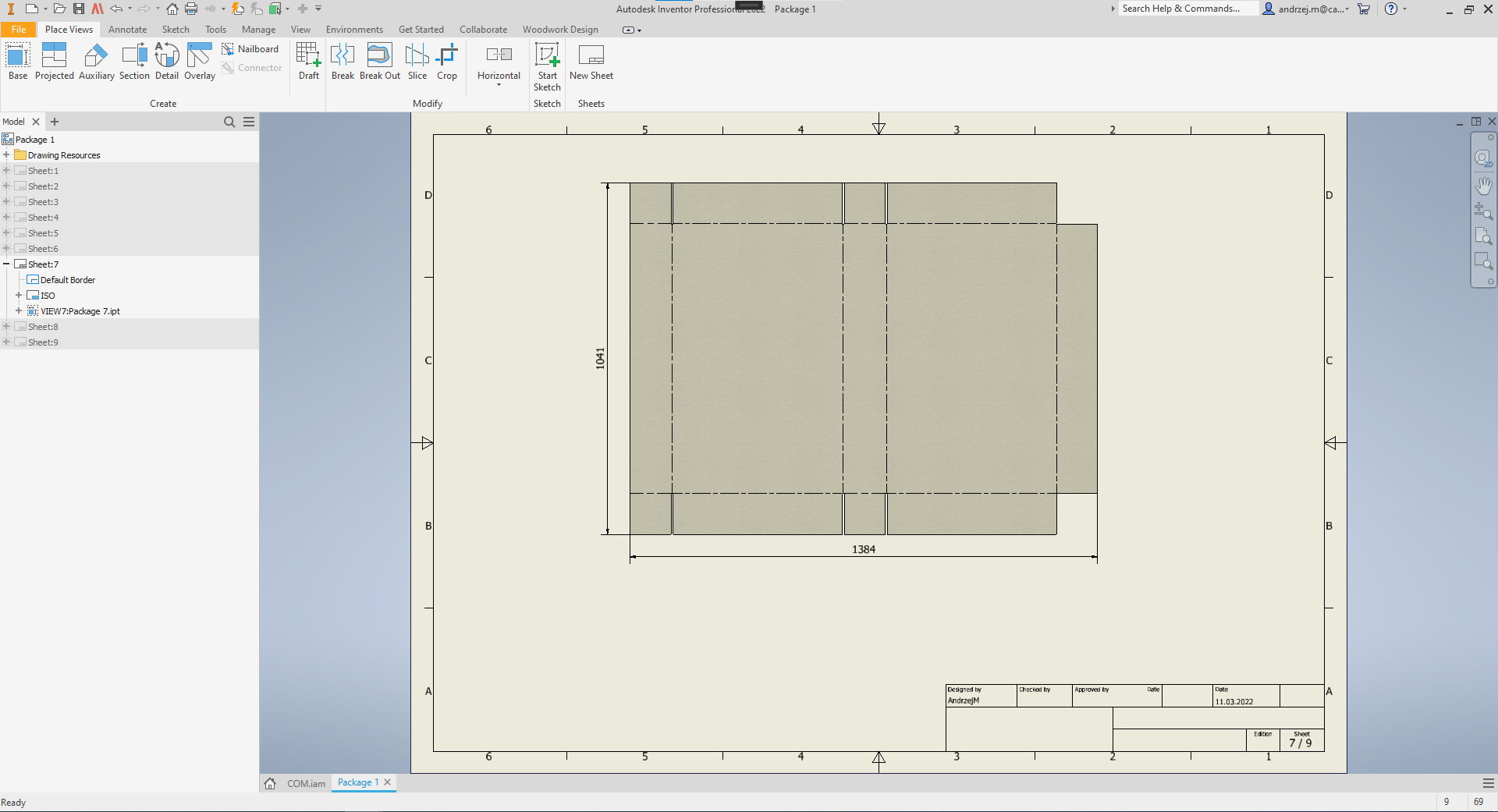

10. Przycisk Kartony/Cardboards pozwala użytkownikowi na utworzenie rysunków kartonów. Jeżeli w ustawieniach zostanie wybrany odpowiedni szablon kartonów program utworzy rozwinięcie płaskie kształtu kartonu.

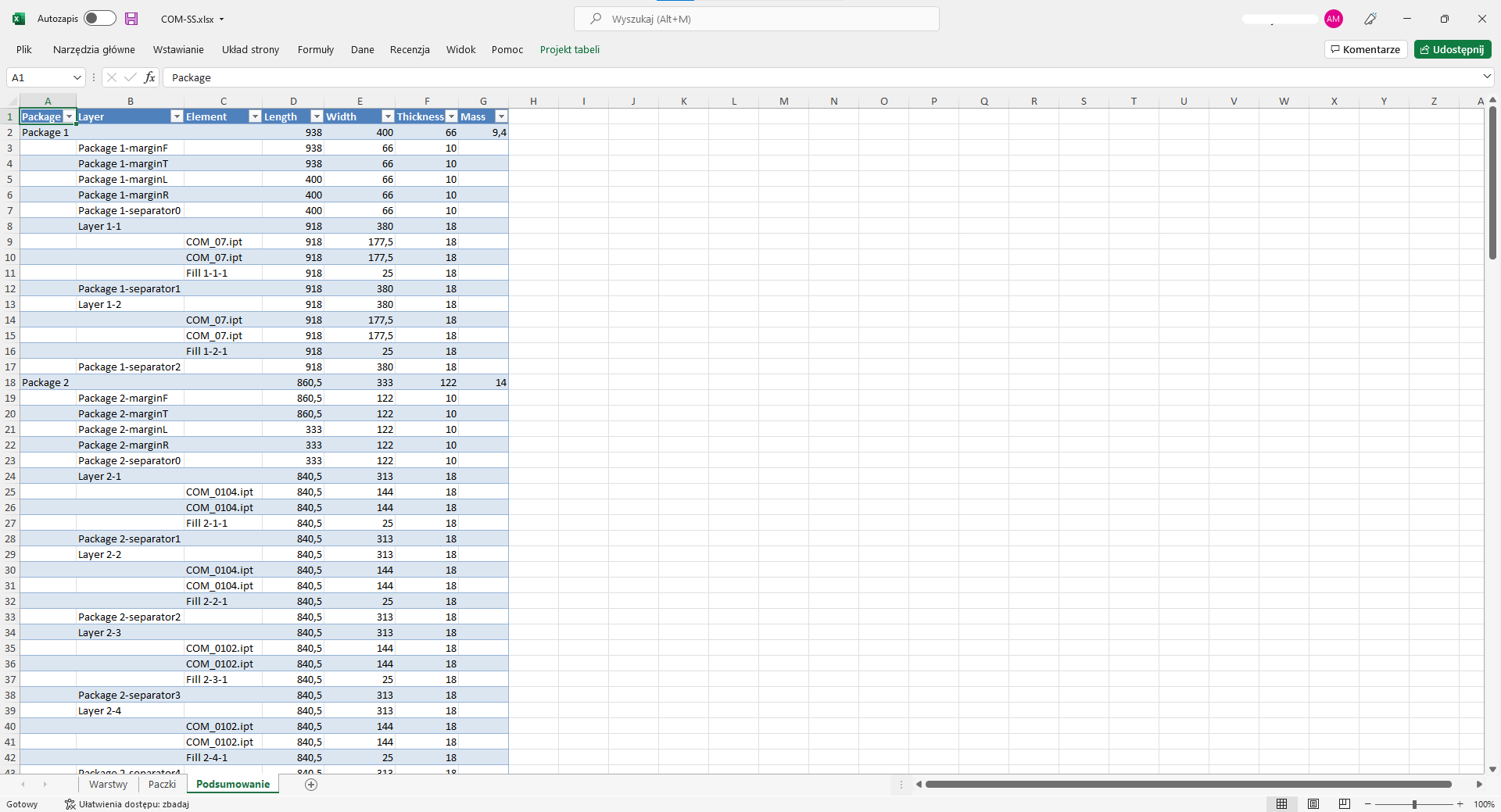

11. Przycisk Raport/Report jest wykorzystywany do tworzenia raportu .xlsx. Ten plik zawiera 3 arkusze: lista warstw, lista paczek i podsumowanie.

Dodatkowo względem listy w oknie iPack raport ten zawiera separatory warstw oraz marginesy.

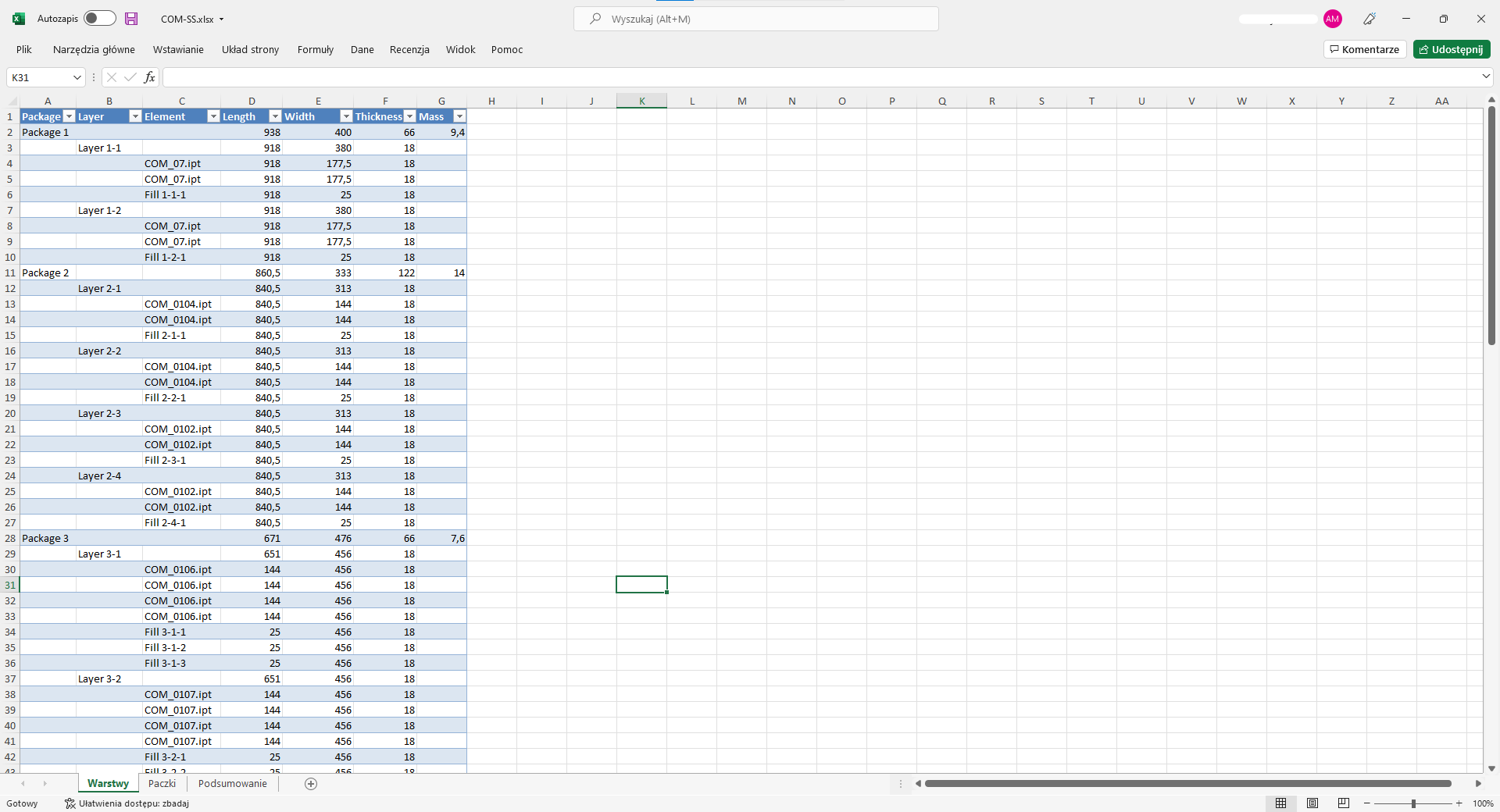

Lista warstw:

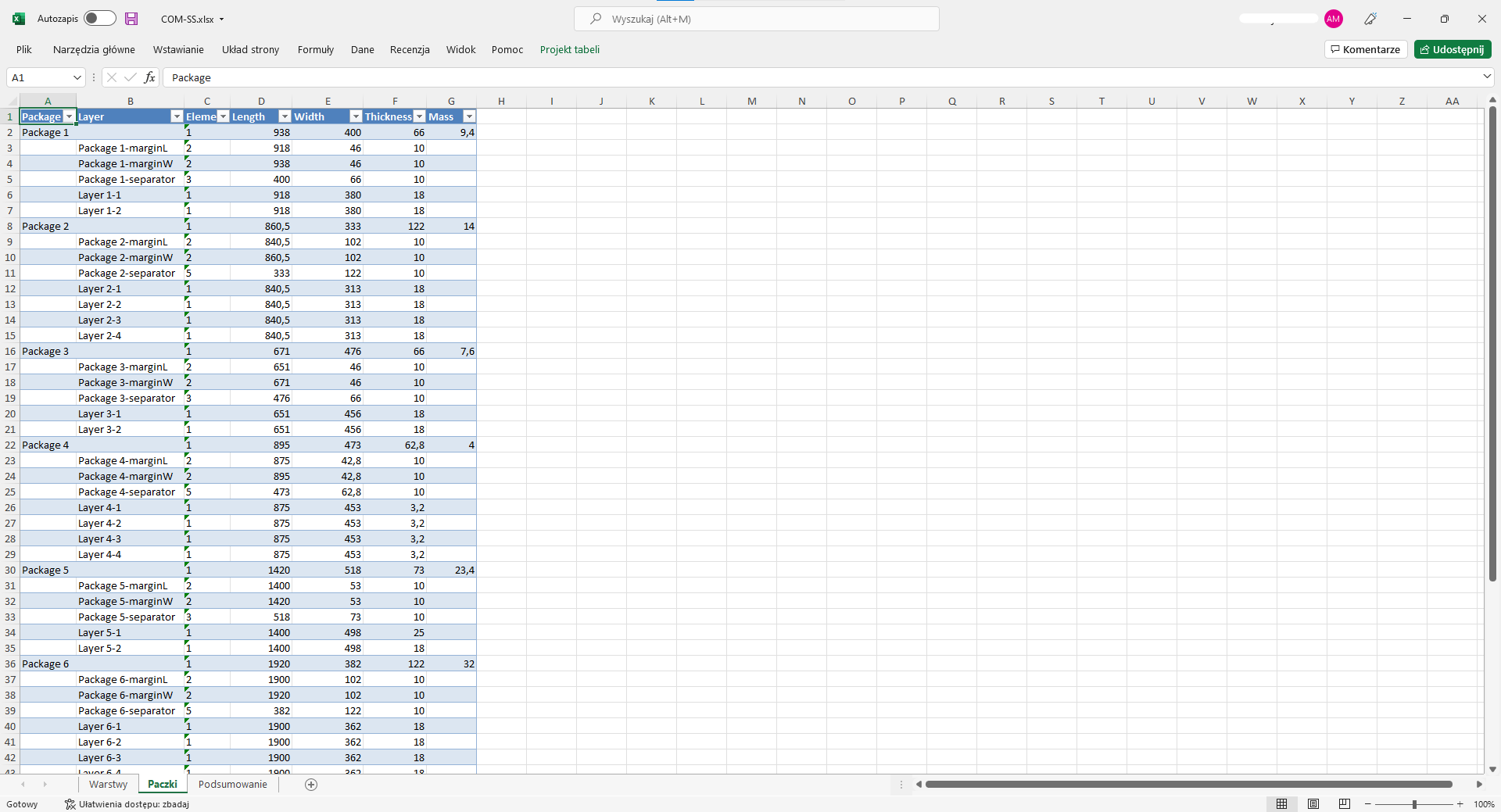

Lista paczek



Podsumowanie



12. Ustawienia

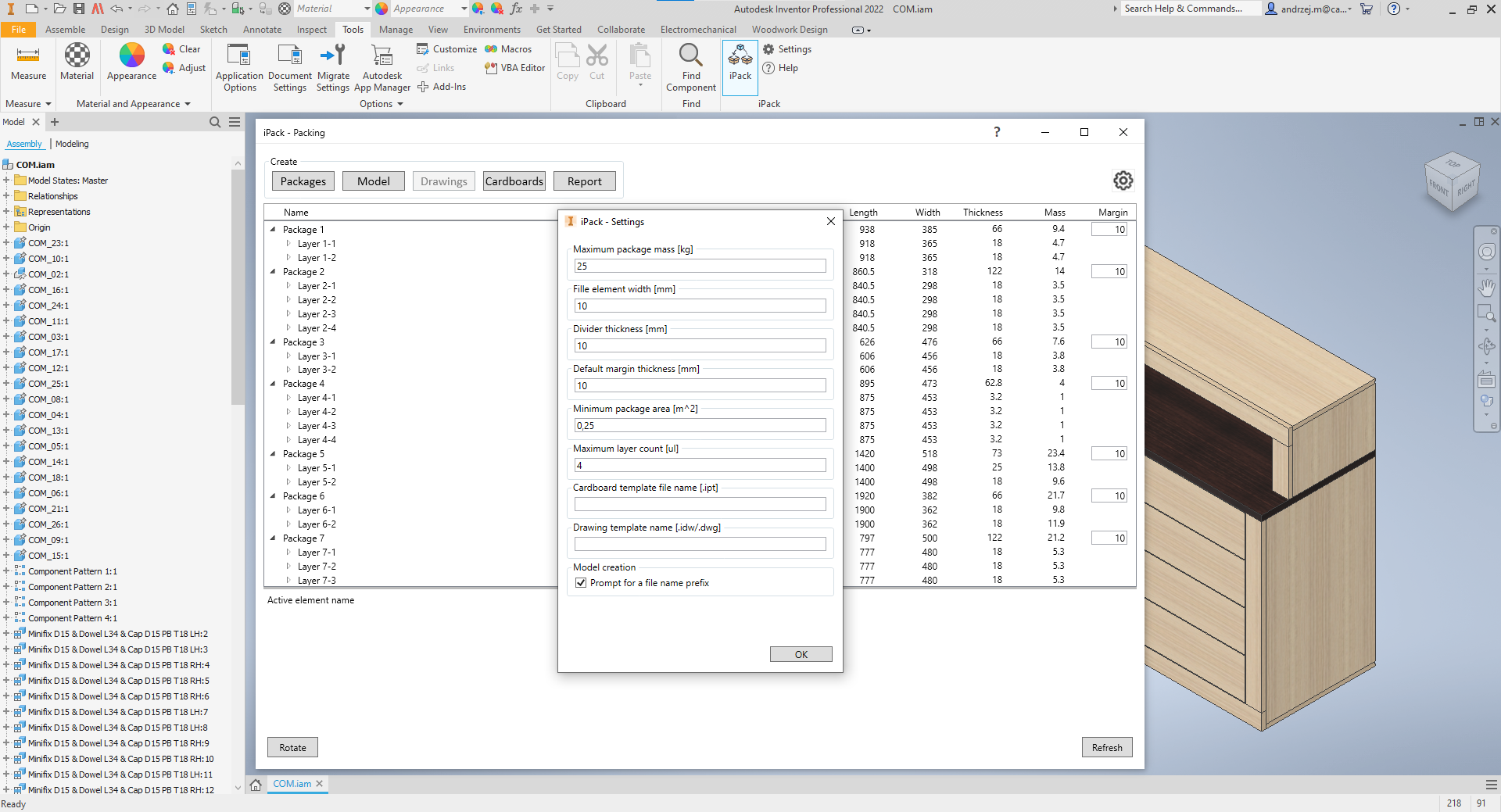

Ikona koła zębatego w prawym górnym rogu otwiera okno ustawień.

Użytkownik może zmieniać te ustawienia aby określić w jaki sposób mają generować się paczki oraz rysunki.



Jeżeli masz jakieś uwagi skontaktuj się z nami i pomóż nam razem rozwijać dodatek iPack.
